سفارشی ساخته شده قاب دوچرخه فیبر کربن
خانه / محصول / قطعات خاص شکل / تجهیزات ورزشی / قاب دوچرخه فیبر کربن
  • قاب دوچرخه فیبر کربن
  • قاب دوچرخه فیبر کربن
  • قاب دوچرخه فیبر کربن
  • قاب دوچرخه فیبر کربن
  • قاب دوچرخه فیبر کربن
  • قاب دوچرخه فیبر کربن
  • قاب دوچرخه فیبر کربن
  • قاب دوچرخه فیبر کربن
  • قاب دوچرخه فیبر کربن
  • قاب دوچرخه فیبر کربن
  • قاب دوچرخه فیبر کربن
  • قاب دوچرخه فیبر کربن

قاب دوچرخه فیبر کربن

قاب دوچرخه فیبر کربنی شامل لایه‌هایی از فیبر کربن (لایه‌های فیبر کربن بافته شده) است که در یک ماتریس رزین اپوکسی تعبیه شده‌اند. فیبر کربن به آن استحکام می بخشد و رزین آن را به هم متصل می کند. اکثر قاب ها از چندین لایه از مواد فیبر کربن / رزین (به نام "prepreg") ساخته می شوند که درجه ها و جهات مختلفی در مکان های مختلف قاب در نظر گرفته می شود.
مزایا:

  • نسبت سختی به وزن بالا؛
  • شکل پذیری پیشرفته؛
  • قابلیت قالب گیری در پروفیل های لوله ای آیرودینامیکی.
تماس با ما
قبلی：تخته پارویی سبک با مقاومت در برابر خوردگی بالابعدی：دست و پا زدن پیکلبال سبک فیبر کربن
محدوده
ساخت - فیبر کربن
مقاومت خمشی MPa 700-900
استحکام کششی MPa 300-400
مقاومت های فشاری MPa 150-250
مدول الاستیسیته معدل 200-300
تراکم ها g/cm 3 1.8
مونوکوک · مدول بالا

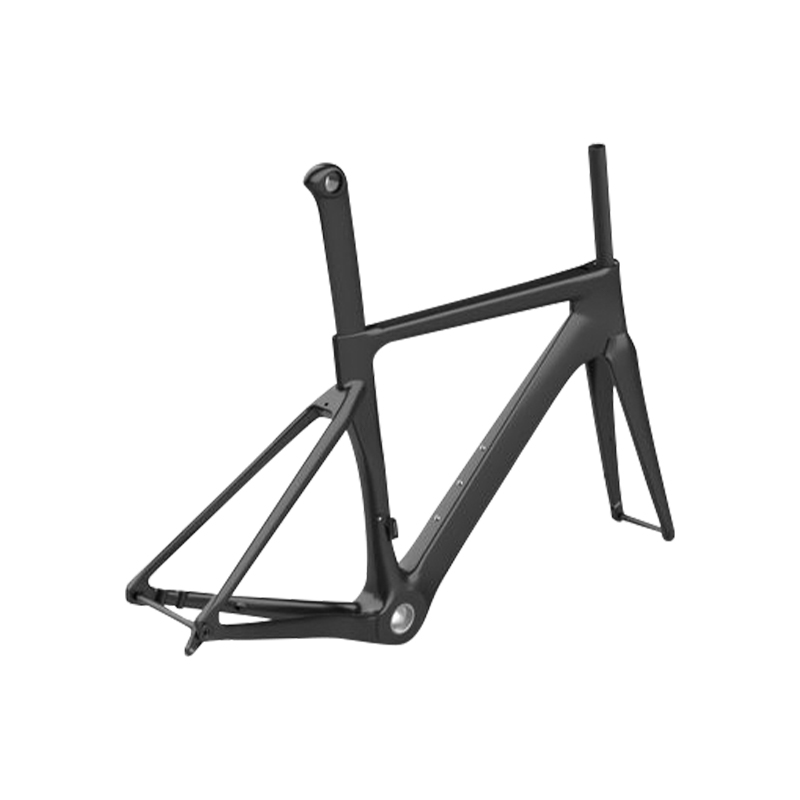

قاب دوچرخه فیبر کربن
ساخت مونوکوک با استفاده از فیبر کربن Toray T700، T800 و M40J با قالب‌گیری داخلی EPS. محدوده وزن فریم 850-1150 گرم (اندازه M، نسخه ترمز دیسکی). برنامه چیدمان مهندسی شده برای توزیع سفتی ناهمسانگرد: سفتی جانبی لوله سر 120 N·m/° (استاندارد EN 14781)، سفتی پیچشی براکت پایین 180 N·m/° تحت گشتاور ورودی 50N·m. تحمل هم‌ترازی خروج ± 0.5 میلی‌متر، هم‌مرکز بودن پوسته BB86 با فشار در 0.05 میلی‌متر.
وزن (M) 850-1150 گرم
سختی BB 180 N·m/°
افست چنگال 43-48 میلی متر
◆
مزایای ساختاری
  • → نسبت سفتی خاص: 105-120 kN·m/kg، بیشتر از آلومینیوم 6061 (25 kN·m/kg) و فولاد (20-22 kN·m/kg) تحت جرم مساوی.
  • → میرایی ارتعاش: ضریب میرایی معین 0.025-0.035 در 50-200 هرتز، انتقال پچ پچ جاده را به نقاط تماس کاهش می دهد.
  • → مقاومت در برابر ضربه: عملکرد تست سقوط بر اساس EN 14766: بدون شکستگی ساختاری پس از افت 22 کیلوگرمی از ارتفاع 450 میلی متری.
  • → مقاومت در برابر خوردگی: تحت تأثیر عرق، اسپری نمک، یا قرار گرفتن در معرض اشعه ماوراء بنفش (تست شده بر اساس ASTM B117، 500 ساعت).
◆
داده های هندسی و چیدمان
طول زنجیره ای 405-425 میلی متر (بسته به اندازه)
زاویه لوله سر 71-73.5 درجه
افت براکت پایین 65-75 میلی متر
کسر حجمی فیبر 58٪ - 65٪
تعداد لایه ها (مساحت DT) 12-18 لایه (جهت 0°/45°/90°)
01
اعتبار سنجی مکانیکی
تست خستگی بر اساس ISO 4210-6: 100000 چرخه در بار 1200 نیوتن اعمال شده روی پدال ها، بدون انتشار ترک. ضربه سر لوله: 18 کیلو نیوتن بار استاتیک بدون خرابی.
02
سطح و پایان
UD مات، پارچه جناغی براق یا روکش کربن خام. ضخامت پوشش شفاف 40-60 میکرومتر، پایدار در برابر اشعه ماوراء بنفش با زرد شدن ΔE <1.5 بعد از 500 ساعت QUV.
03
سازگاری
لوله سر مخروطی (1-1/8 اینچ تا 1-1/2 اینچ)، براکت پایینی BB86-92 یا T47 رزوه‌دار، ترمز دیسکی با نصب تخت (روتور 160/140 میلی‌متر)، محور 12x100/12x142 میلی‌متر.
⚙
بخش های برنامه
مسابقه جاده ای استقامت / گرن فوندو سنگریزه تمام جاده دوچرخه سواری پیست تبدیل دوچرخه الکترونیکی (مورد تایید)
▸ مشخصات مونتاژ و گشتاور
  • پیچ و مهره های صفحه ساقه: 5-6 N·m (خمیر مونتاژ کربن مورد نیاز در لوله فرمان)
  • فنجان های براکت پایین: 40-50 نیوتن متر (رزوه ای) / مناسب برای فشار دادن به Loctite 641 نیاز دارد
  • پیچ و مهره های کالیپر ترمز دیسکی: 8 تا 10 نیوتن متر (استحکام متوسط قفل رزوه)
  • آویز چرخ دنده: 3-4 نیوتن متر، قابل تعویض با نوع حذفی سازگار با UDH
▸ یادداشت های نگهداری و رسیدگی
  • از بستن روی لوله بالایی یا لوله صندلی خودداری کنید. فقط از گیره میز کار روی پایه صندلی استفاده کنید.
  • پس از تصادف با استفاده از تست ضربه سکه، لایه لایه شدن را بررسی کنید (تغییر گام شنیداری نشان دهنده جدایی است).
  • در هیچ یک از اجزای رابط کربنی بدون واشر یا محدود کننده گشتاور از 8 N·m تجاوز نکنید.
  • دمای نگهداری -10 تا 50 درجه سانتیگراد، از تماس مستقیم با استون یا روغن ترمز خودداری کنید.
ⓘ
حداکثر وزن سوارکار
120 کیلوگرم (شامل دنده) برای انواع جاده / شن؛ 150 کیلوگرم برای نسخه تقویت شده دوچرخه الکترونیکی تایید شده.
ⓘ
پوشش گارانتی رنگ
2 سال در برابر لایه برداری یا لایه برداری شفاف. تراشه های سنگ پوشیده نشده است.
ⓘ
مسیریابی داخلی Di2/EPS
سازگار با Shimano Di2، SRAM AXS، Campagnolo EPS. کانال های داخلی برای 4 سیم.
! دارای گواهینامه ISO 4210-6. شماره سریال دسته برای ردیابی. Layup optimized for 75 kg rider weight; سفارشی سازی برای تنظیم سختی در دسترس است.
