سفارشی ساخته شده پارچه فیبر کربنی تک جهته
خانه / محصول / پارچه بافته شده فیبر کربن / پارچه بافته کربن خالص / پارچه تقویتی UD یک طرفه فیبر کربن بسیار انعطاف پذیر
  • پارچه تقویتی UD یک طرفه فیبر کربن بسیار انعطاف پذیر
  • پارچه تقویتی UD یک طرفه فیبر کربن بسیار انعطاف پذیر
  • پارچه تقویتی UD یک طرفه فیبر کربن بسیار انعطاف پذیر
  • پارچه تقویتی UD یک طرفه فیبر کربن بسیار انعطاف پذیر

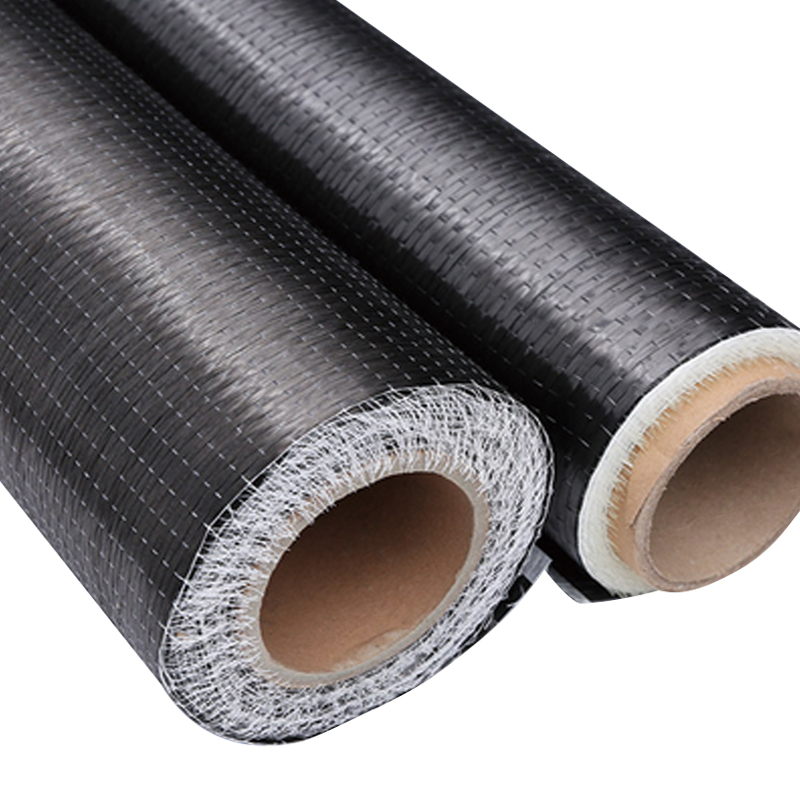

پارچه تقویتی UD یک طرفه فیبر کربن بسیار انعطاف پذیر

پارچه تقویت‌کننده UD یک طرفه فیبر کربن بسیار انعطاف‌پذیر، یک ماده کامپوزیت با کارایی بالا است که از الیاف کربن با چیدمان یک طرفه به عنوان مواد تقویت‌کننده استفاده می‌کند. دارای استحکام، مدول و مقاومت در برابر خستگی است. انعطاف پذیری آن باعث می شود که سطوح ساختاری پیچیده را آسان تر کند و برای تقویت زیرلایه هایی با اشکال مختلف مناسب است. به طور گسترده ای در تعمیر و تقویت ساختمان ها، پل ها و تجهیزات صنعتی استفاده می شود. در مقایسه با فولاد سنتی، سبک‌تر، مقاوم‌تر در برابر خوردگی و ساختار راحت و کارآمد است.

تماس با ما
قبلی：پارچه ساده بافی 1k/3k/12k فیبر کربنبعدی：محصول بعدی وجود ندارد
محدوده

مشخصات محصول

  • سبک وزن، چگالی فقط 1/4 فولاد است.
  • استحکام بالا
  • انعطاف پذیری بالا و کاربرد بالا برای اجزای با اشکال پیچیده.
  • ساخت و ساز راحت، بدون نیاز به ماشین آلات بزرگ، راندمان ساخت بالا.
  • مقاوم در برابر خوردگی، مقاوم در برابر اسید، مقاوم در برابر قلیایی، مقاوم در برابر نمک، و مقاوم در برابر محیط های مختلف خشن.
تقویت کششی شدت کششی مدول ازدیاد طول وزن (گرم/㎡)
T300-12000 ≥3500 مگاپاسکال ≥230Gpa ≥1.5٪ 198
T300-12000 ≥3500 مگاپاسکال ≥230Gpa ≥1.5٪ 396
T700S-12000 ≥4900 مگاپاسکال ≥240Gpa ≥2.1٪ 400
T700S-12000 ≥4900 مگاپاسکال ≥240Gpa ≥2.1٪ 800
T800S-12000 ≥5800 مگاپاسکال ≥294Gpa ≥2.0٪ 515
T800S-12000 ≥5800 مگاپاسکال ≥294Gpa ≥2.0٪ 1030
موارد استفاده: تقویت تیرها، ستون ها، دیوارها، دال های کف، پایه ها و نقاط سازه تیر-ستون اجزای ساختمان.

ما می توانیم پارچه ها را با توجه به نیاز مشتریان طراحی و تولید کنیم (در بالا فقط بخشی از صفحه نمایش است)

یک جهته · درجه کششی
پارچه تقویت کننده UD فیبر کربن بسیار انعطاف پذیر
پارچه تقویت کننده فیبر کربن یک طرفه ساخته شده از رشته های پیوسته Toray T700S و T800S. وزن سطحی فیبر از 100 گرم در متر تا 600 گرم در متر با اندازه اختیاری ترموپلاستیک یا سازگار با اپوکسی متغیر است. ساختار پارچه متشکل از الیاف کربن موازی است که توسط یک نخ ضخیم یا پود سبک وزن به هم چسبیده و 85 تا 95 درصد همراستایی الیاف را در جهت بار اولیه فراهم می کند. این ماده بسته به درجه فیبر انتخابی، مدول کششی 230-294 گیگا پاسکال و استحکام کششی 4900-5900 مگاپاسکال را نشان می دهد. سیستم چسب انعطاف پذیر به پارچه اجازه می دهد تا با سطوح منحنی قالب بدون کمانش الیاف یا غلظت استرس ناشی از چین مطابقت داشته باشد.
100-600 گرم محدوده وزن منطقه ای
230-294 گیگا پاسکال مدول کشش
4900-5900 مگاپاسکال استحکام کششی
مزایای اصلی
01
تراز فیبر بالا
85 تا 95 درصد الیاف در جهت بارگذاری جهت گیری می کنند و سختی و استحکام ویژه را در واحد وزن ورقه ورقه کامپوزیت به حداکثر می رساند.
02
سیستم کلاسور انعطاف پذیر
پودر ترموپلاستیک یا سایز بندی مبتنی بر اپوکسی انعطاف پذیری پارچه را برای چیدمان دستی و عملیات قرار دادن نوار خودکار بدون اعوجاج فیبر حفظ می کند.
03
کنترل ضخامت یکنواخت
فناوری پخش کننده الیاف تحمل ضخامت مثبت/منفی 5 درصد را به دست می‌آورد، مناطق غنی از رزین را کاهش می‌دهد و یکپارچگی لمینت را بهبود می‌بخشد.
04
وزن فیبر مناسب
در گام های 100 گرم در ثانیه از 100 تا 600 گرم در ثانیه موجود است که امکان تطبیق دقیق برنامه لایه های لمینت را با الزامات ساختاری فراهم می کند.
مشخصات فنی
نوع فیبر Toray T700S / T800S / T1100G
گزینه های اندازه گیری سازگار با اپوکسی / ترموپلاستیک (PA، PPS)
وزن ناحیه فیبر 100، 150، 200، 300، 400، 600 گرم در متر
عرض استاندارد 300 میلی متر، 600 میلی متر، 1200 میلی متر
مواد اسکریم پلی استر / الیاف شیشه / هیچ
ماندگاری 12 ماه در دمای 5-25 درجه سانتی گراد، RH <60٪
سناریوهای کاربردی
[A]
سازه های هوافضا: بال‌ها، سفت‌کننده‌های بدنه، و دنده‌های سطح کنترلی که برای مقاومت در برابر بارهای خمشی به تقویت‌کننده‌های یک طرفه نیاز دارند.
[B]
اجزای خودرو: جعبه‌های تصادف، ستون‌های B، و سینی‌های باتری ساختاری که در آن‌ها سفتی متناسب، جرم کلی خودرو را کاهش می‌دهد.
[C]
تجهیزات ورزشی: قاب دوچرخه، میله های ماهیگیری، و چوب هاکی که به سختی خاص بالا با پاسخ خمشی کنترل شده نیاز دارند.
[D]
انرژی باد: کلاهک‌ها و شبکه‌های برشی برای پره‌های کامپوزیت توربین بادی، مقاومت در برابر خستگی را در طول عمر کاری 20 ساله ارائه می‌کنند.
یادداشت های مواد
تأیید تراز فیبر: انحراف زاویه از جهت 0 درجه در نظر گرفته شده کمتر از 1.5 درجه حفظ می شود که توسط میکروسکوپ نوری در ASTM D6856 تأیید می شود.
سازگاری اشباع: شیمی سایزبندی با سیستم های رزین اپوکسی، وینیل استر و پلی استر مطابقت دارد. سازگاری با BMI و رزین های استر سیانات در صورت درخواست موجود است.
تحکیم خلاء: روش گاز زدایی توصیه شده قبل از تزریق رزین برای از بین بردن هوای محبوس شده بین بکسل ها و دستیابی به کسر حجمی فیبر 55-65 درصد است.
جابجایی و ذخیره سازی
01 پارچه را در کیسه های پلاستیکی مهر و موم شده با ماده خشک کننده نگهداری کنید تا از جذب رطوبت جلوگیری شود که ممکن است بر عملکرد اندازه و ویژگی های خیس شدن رزین تأثیر بگذارد.
02 با استفاده از چاقوهای مستقیم یا میزهای برش خودکار برش دهید. از خم شدن یا چین‌خوردن تیز که می‌تواند باعث ناهماهنگی یا شکستن فیبر شود، خودداری کنید.
03 فیلم پشتی محافظ را بلافاصله قبل از چیدمان بردارید. پارچه ای که بیش از 8 ساعت در معرض شرایط محیطی قرار می گیرد باید در محیط چیدمان مطبوع شود.
04 کشش رول در حین توزیع نباید از 5 نیوتن تجاوز کند تا از کشیده شدن لایه چسباننده گرمانرم جلوگیری شود.
سوالات متداول
چگونه می توان وزن منطقه ای صحیح را برای یک لی آپ تعیین کرد؟
ضخامت ورقه ورقه مورد نیاز را با استفاده از فرمول کسر حجمی فیبر محاسبه کنید: t = (وزن در هر سطح) / (تراکم الیاف x Vf). برای پارچه 300 گرمی در 60 درصد Vf، ضخامت لایه پخت تقریباً 0.27 میلی متر است.
آیا پارچه UD را می توان در ترکیب با پارچه های بافته شده استفاده کرد؟
بله لایه‌های UD که در جهت‌گیری‌های چندگانه (0 درجه، 90 درجه، 45± درجه) قرار می‌گیرند را می‌توان با لایه‌های سطحی پارچه‌ای بافته شده برای بهبود پرداخت سطح و مقاومت در برابر ضربه و در عین حال حفظ سفتی در هم آمیخت.
چرخه پخت بهینه برای پارچه UD آغشته به اپوکسی
پخت توصیه شده: 120 درجه سانتی گراد به مدت 2 ساعت، پس از پخت در دمای 180 درجه سانتی گراد به مدت 2 ساعت (برای اپوکسی های خودرو و هوافضا). فشار کیسه خلاء حداقل 0.08 مگاپاسکال. سرعت گرمایش 2-3 درجه سانتیگراد در دقیقه.
حداکثر زاویه ریزش لایه مجاز چقدر است؟
لایه ها را می توان با نسبت شیب دار 10:1 (طول:ضخامت) خاتمه داد تا از تمرکز تنش در مکان های ریزش لایه جلوگیری شود. نقاط انتهایی را 5-10 میلی متر تلنگر بزنید.
i گواهینامه های مواد موجود: AS9100D برای کاربردهای هوافضا، IATF 16949 برای خودرو. وزن و عرض الیاف سفارشی با زمان سرب 4-6 هفته در دسترس است. نمونه های آزمایشی از هر لات تولیدی در ASTM D3039.
