سفارشی ساخته شده صفحه عایق الیاف شیشه رزین اپوکسی
خانه / محصول / از پیش محافظت کردن / صفحه عایق الیاف شیشه رزین اپوکسی
  • صفحه عایق الیاف شیشه رزین اپوکسی
  • صفحه عایق الیاف شیشه رزین اپوکسی
  • صفحه عایق الیاف شیشه رزین اپوکسی
  • صفحه عایق الیاف شیشه رزین اپوکسی

صفحه عایق الیاف شیشه رزین اپوکسی

تماس با ما
قبلی：محصول قبلی وجود نداشت.بعدی：محصول بعدی وجود ندارد
محدوده
FR-4 / سری G11

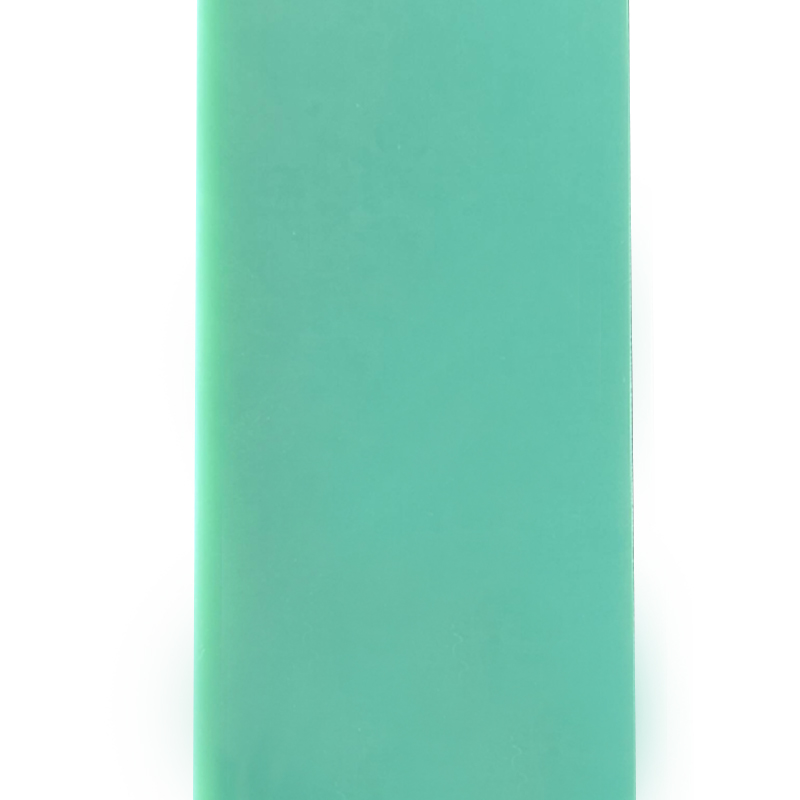

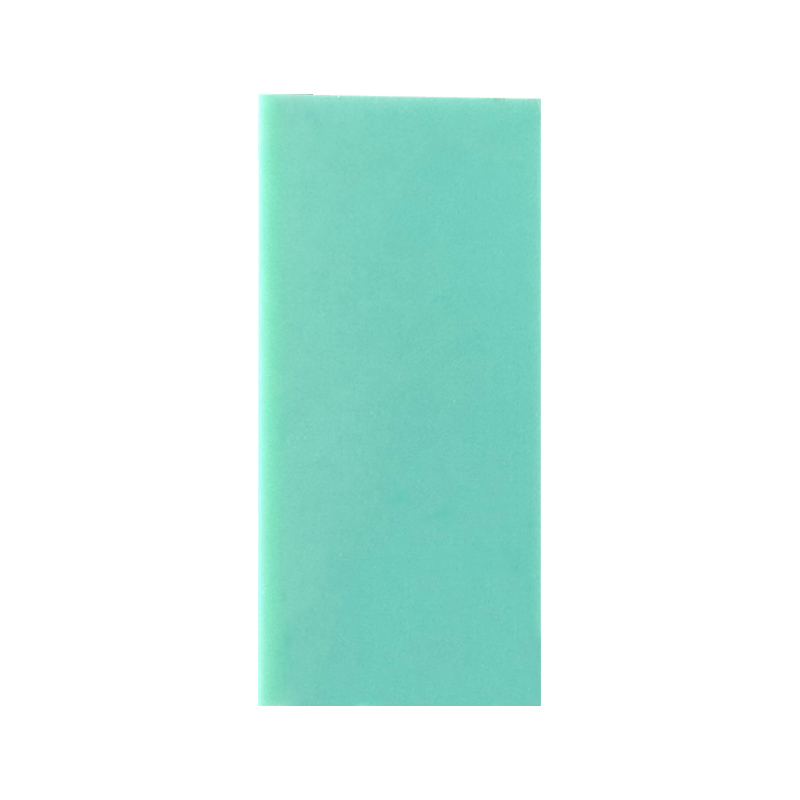

صفحه عایق الیاف شیشه رزین اپوکسی
لایه های پارچه ای شیشه ای پیوسته آغشته به رزین اپوکسی برومه، قالب گیری فشرده در دمای 160 درجه سانتی گراد و 14 مگاپاسکال. قدرت دی الکتریک 20-28 کیلوولت بر میلی متر (ASTM D149)، جذب آب ≤0.15٪ پس از 24 ساعت غوطه وری. درجه حرارت عملیاتی F (155 درجه سانتیگراد) با درجه اشتعال پذیری UL 94 V-0. محدوده ضخامت 0.3 میلی متر تا 50 میلی متر، در رنگ های سبز طبیعی، سفید، زرد و مشکی برای عایق الکتریکی و نصب ساختاری موجود است.
کلاس حرارتی F (155 درجه سانتیگراد)
قابلیت اشتعال UL 94 V-0
دی الکتریک 20-28 کیلو ولت بر میلی متر
▸ مزایای فنی
  • مقاومت قوس: 180 ثانیه بدون ردیابی (ASTM D495)، مشخص شده برای تابلو و کنتاکتورهای ولتاژ بالا.
  • ضریب اتلاف کم: Tan δ 0.015-0.02 در 1 مگاهرتز، یکپارچگی سیگنال را در برنامه های PCB با فرکانس بالا حفظ می کند.
  • پایداری ماشینکاری: حفاری بدون سوراخ با ابزار کاربید؛ لایه برداری در قطر سوراخ ≥0.8 میلی متر کنترل می شود.
  • مقاومت در برابر رطوبت: حفظ مقاومت عایق > 95% پس از 96 ساعت در 95% RH.
▸ داده های مکانیکی و الکتریکی
استحکام خمشی (در طول) 350 - 450 مگاپاسکال
استحکام کششی 280 - 340 مگاپاسکال
مقاومت فشاری 350 - 420 مگاپاسکال
مقاومت حجمی 10⁷ - 108 MΩ·cm
CTI (ردیابی مقایسه ای) 175 - 200 ولت (PLC 3)
⎯
تحمل های ابعادی
0.5 - 1.6 میلی متر ± 0.10 میلی متر
1.6 - 3.0 میلی متر ± 0.15 میلی متر
3.0 - 6.0 میلی متر ± 0.20 میلی متر
طول/عرض ≤1000 میلی متر ± 2.0 میلی متر
⎯
حرارتی و شیمیایی
  • سرویس مداوم: 130 درجه سانتی گراد تا 155 درجه سانتی گراد
  • هدایت حرارتی: 0.25-0.35 W/(m·K)
  • مقاومت شیمیایی: استون، اتانول، روغن های معدنی
  • اجتناب از: اسید سولفوریک غلیظ
⎯
پارامترهای پردازش
  • برش ≤3 میلی متر ضخامت
  • تغذیه حفاری: 0.05-0.10 میلی متر در دور
  • سرعت اسپیندل: 20 تا 40 هزار دور در دقیقه
  • پیش گرم کردن در دمای 80 درجه سانتی گراد برای پانچ بیش از 2 میلی متر
◆ فیلدهای کاربردی (تأیید شده بر اساس IEC 60893، NEMA LI-1)
موانع کلید پشتیبانی از باسبار تجهیزات تست PCB اسپیسرهای ترانسفورماتور گوه های شیار موتور صفحات ناودانی قوسی واشرهای عایق
سازگار با RoHS · بدون REACH SVHC · درجه بدون هالوژن موجود (IEC 61249-2-21)
ذخیره سازی و جابجایی
▸ روی پالت های دارای تکیه گاه لبه صاف نگه دارید. حداکثر ارتفاع پشته 800 میلی متر برای جلوگیری از تاب برداشتن.
▸ محدوده رطوبت: 40٪ - 70٪ RH. قرار گرفتن در معرض طولانی مدت > 80% RH ممکن است جذب آب را بیش از 0.3٪ افزایش دهد.
▸ در طول نگهداری طولانی مدت از تماس مستقیم با سطوح مس یا فولاد لخت خودداری کنید (خطر اکسیداسیون).
سوالات و نکات رایج
حداکثر ولتاژ کاری؟ ضخامت 2.5 کیلوولت بر میلیمتر برای AC (60% کاهش برای DC).
قابلیت پس از شکل گیری؟ بدون ترموفرم پس از پخت؛ فقط ورق های از قبل آغشته شده
خروج گاز در خلاء؟ TML 0.45٪، CVCM 0.08٪ - مناسب برای اتاقک های خلاء.
کنترل Warpage؟ بازپخت در دمای 120 درجه سانتیگراد به مدت 2 ساعت باعث کاهش تنش پسماند پس از ماشینکاری می شود.
ⓘ گزینه های صدور گواهینامه: MIL-I-24768، GB/T 1303.1، UL شناسایی شده (شماره E موجود است). قابلیت ردیابی دسته ای گنجانده شده است. مقادیر مکانیکی بر اساس ضخامت 1.6 میلی متر، جهت طولی.
