سفارشی ساخته شده سرپوش سایبان خارجی پهباد فیبر کربنی
خانه / محصول / قطعات خاص شکل / هوا و فضا / سرپوش سایبان خارجی پهباد فیبر کربنی
  • سرپوش سایبان خارجی پهباد فیبر کربنی
  • سرپوش سایبان خارجی پهباد فیبر کربنی
  • سرپوش سایبان خارجی پهباد فیبر کربنی
  • سرپوش سایبان خارجی پهباد فیبر کربنی

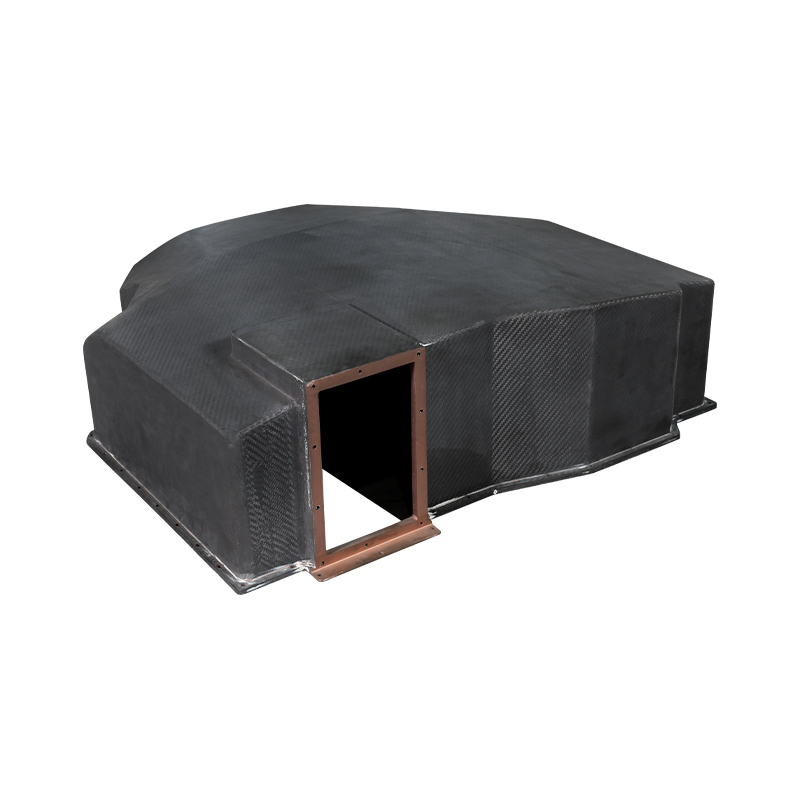

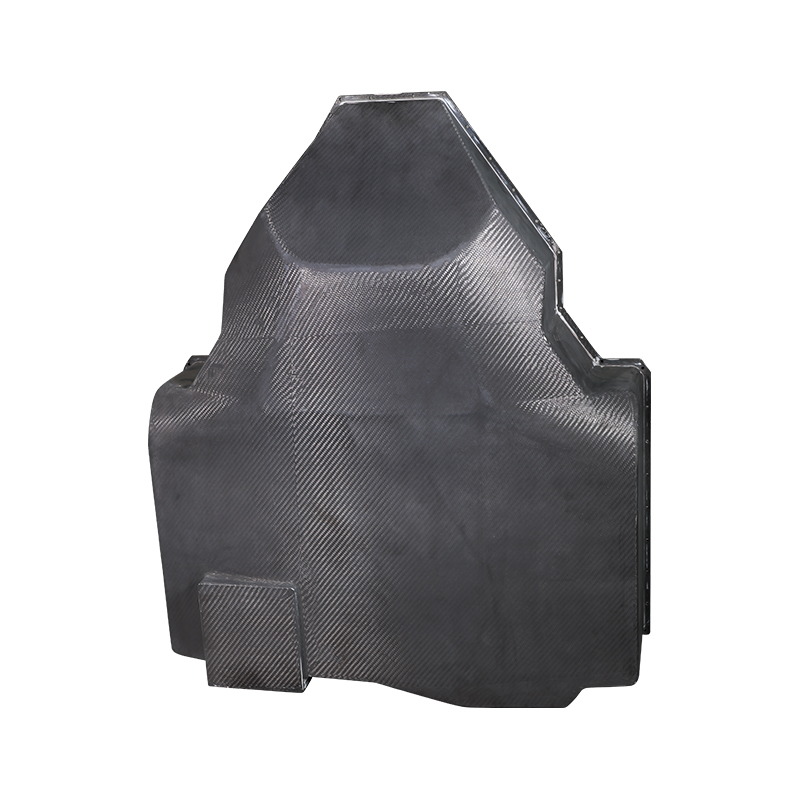

سرپوش سایبان خارجی پهباد فیبر کربنی

این می تواند وزن ساختار هواپیما را حدود 15٪ تا 20٪ کاهش دهد و بار موثر را افزایش دهد. همچنین می تواند تجهیزات فرآیند پهپاد را ساده کند، حجم کاری مونتاژ را کاهش دهد، چرخه ساخت را کوتاه کند و هزینه کل چرخه عمر کل هواپیما را کاهش دهد. پارامترها را می توان سفارشی کرد.

تماس با ما
قبلی：ارابه فرود وسایل نقلیه هوایی بدون سرنشین (UAV) فیبر کربنبعدی：پوسته هواپیمای بدون سرنشین فیبر کربن
محدوده
پوشش خارجی پهپاد · درجه هوافضا
سرپوش سایبان خارجی پهباد فیبر کربنی
وزن (معمولی) 42-68 گرم
ضخامت دیوار 0.6-1.2 میلی متر
دمای سرویس -40 تا 110 درجه سانتی گراد
نمای کلی ساختاری
سایبان فیبر کربنی که از طریق قالب‌گیری فلزی همسان یا پخت اتوکلاو ساخته می‌شود، از قبل آماده سازی کنید. پارچه توری Toray T700 3K با رزین اپوکسی با چقرمگی بالا. مدول کششی 65 گیگا پاسکال، مقاومت خمشی 750 مگاپاسکال. طراحی شده برای DJI M300، Mavمنc 3، Matrice و فریم های سفارشی FPV. ترخیص داخلی طراحی شده برای ماژول GPS، IMU و کابل های رابط محموله. مقاومت سطحی 10-100 اهم در هر مربع برای حفاظت ESD.
نوع فیبر Toray T700SC 3K 2x2 تویل
سیستم رزین اپوکسی (Tg 135 درجه سانتیگراد)
حجم فیبر 57-62 درصد
پرداخت سطح براق (GU 90) یا مات
نقاط نصب مهره های تعبیه شده M2.5 / M3
1
مزایای اصلی
  • کاهش جرم: 70 درصد سبک تر از سایبان آلومینیومی، 50 درصد سبک تر از PC-ABS با استحکام یکسان
  • شفافیت سیگنال: تلفات انتقال RF زیر 0.3 دسی بل در 2.4 گیگاهرتز و 5.8 گیگاهرتز (پوشش غیر رسانا اعمال شده)
  • مقاومت در برابر ضربه: عدم انتشار ترک پس از افت 500 گرمی از ارتفاع 1.5 متری روی بتن
2
پارامترهای ابعادی
  • محدوده طول: 55-120 میلی متر (بسته به بدنه هواپیما)
  • محدوده عرض: 45-95 میلی متر
  • محدوده ارتفاع: 25-55 میلی متر
  • تحمل: مثبت/منفی 0.15 میلی متر روی سطوح نصب
  • زاویه کشش: 2 تا 3 درجه برای قالب گیری
3
مقاومت محیطی
  • مقاومت در برابر اشعه ماوراء بنفش: 500 ساعت QUV با حفظ براقیت بالای 85 درصد
  • جذب رطوبت: کمتر از 0.1 درصد پس از 7 روز غوطه وری
  • مقاومت شیمیایی: بدون تاثیر سوخت، روغن و حلال های تمیزکننده استاندارد
یادداشت های یکپارچه سازی و مونتاژ
پیچ های نصب باید از واشر نایلونی برای جلوگیری از خوردگی گالوانیکی بین بدنه کربن و آلومینیوم استفاده کنند.
سوراخ های پیش حفر شده با قطر 2.2 میلی متر برای پیچ های M2؛ زاویه کانتر سینک 100 درجه برای نصب فلاش.
کانال واشر EMI برای محافظت در برابر تداخل الکترومغناطیسی از ماژول های ESC موجود است.
شکاف های تهویه را می توان در طول قالب گیری برای جریان هوای خنک کننده باتری یا ESC یکپارچه کرد.
ماتریس سازگاری
سازگار با DJI M300 RTK، M350، Mavic 3 Enterprise، Autel EVO II، و فریم های سفارشی 7 تا 10 اینچی FPV.
طراحی درب دسترسی بار برای مکانیسم افتادن یا بیرون زدگی دوربین ثانویه موجود است.
برش های سفارشی برای آنتن ها (SMA، u.FL) و پورت های USB/HDMI که با واحدهای MOQ 50 پشتیبانی می شوند.
پروتکل مدیریت و نگهداری
01. تمیز کردن - از ایزوپروپیل الکل (70 درصد) با پارچه بدون پرز استفاده کنید. در مایع غوطه ور نشوید.
02. بازرسی - قبل از هر پرواز، لایه برداری را با آزمایش ضربه بزنید. صدای کسل کننده نشان دهنده جدایی است.
03. تعمیر - ترک های کوچک پر شده با رزین اپوکسی. اگر آسیب ضربه از طول ترک بیش از 15 میلی متر شد، پوشش را تعویض کنید.
04. ذخیره سازی - در صورت عدم استفاده از نور مستقیم خورشید دور نگهداری شود. پوشش شفاف UV طول عمر را تا 2000 ساعت پرواز افزایش می دهد.
برنامه های کاربردی معمولی
پهپادهای بازرسی صنعتی پهپاد سمپاشی کشاورزی هواپیماهای جستجو و نجات کاورهای FPV مسابقه آزاد محوطه های پلت فرم نقشه برداری LiDAR
آیا فیبر کربن سیگنال GPS را مسدود می کند؟
فیبر کربن بدون پوشش سیگنال های RF را ضعیف می کند. سایبان های ما شامل یک لایه سطحی غیر رسانا (روکش فیبر شیشه یا ژل) است که از دست دادن سیگنال را به زیر 0.5 دسی بل کاهش می دهد و امکان دریافت GPS و تله متری را بدون آنتن خارجی فراهم می کند.
حداکثر ارتفاع و دمای عملیاتی
ارتفاع تا 7000 متر دمای کار مداوم -30 درجه سانتیگراد تا 85 درجه سانتیگراد. قرار گرفتن در معرض کوتاه مدت در دمای 110 درجه سانتیگراد (نور مستقیم خورشید در سطوح تیره).
هزینه قالب سفارشی و زمان سرب
قالب آلومینیومی: 1800-2500 دلار، زمان سرب 25-30 روز. سایبان های نمونه در عرض 5 روز پس از تکمیل قالب ارائه می شود.
i همه سایبان ها از نظر تحمل موقعیت سوراخ 100 درصد از طریق CMM بازرسی می شوند. گزارش های آزمایش دسته ای شامل Tg، حجم فیبر و بازرسی بصری در IPC-A-600 است. مارک OEM (حکاکی لیزری) موجود است.
